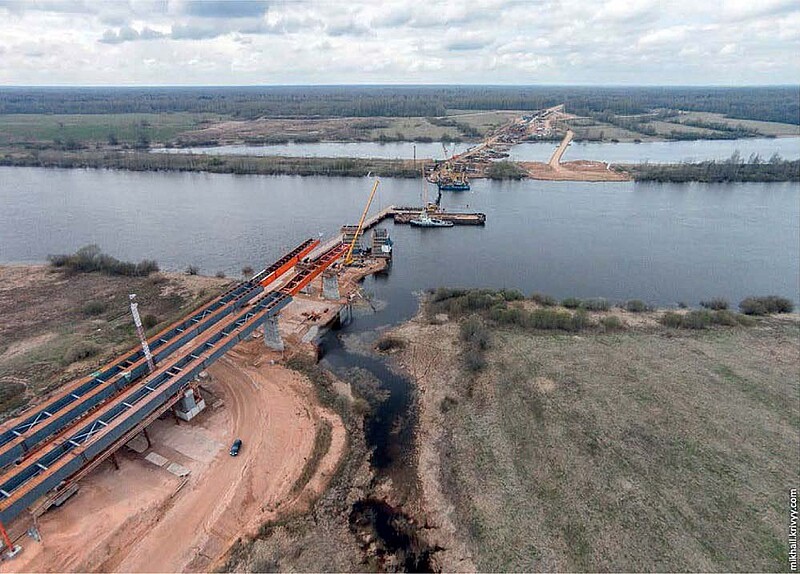

М-11 «НЕВА», Мост через реку Волхов

При проектировании мостового перехода (Новгородская область, мост через р. Волхов) в основании насыпи были встречены текучие глинистые грунты глубиной до 15 м, что потребовало разработки уникального технического решения для предотвращения глубокого сдвига крайних опор. Главным требованием являлось обеспечение устойчивости 2-х крайних опор для безопасного передвижения транспортных средств всех типов массой 100 тонн и расчетной скоростью до 150 км/ч.

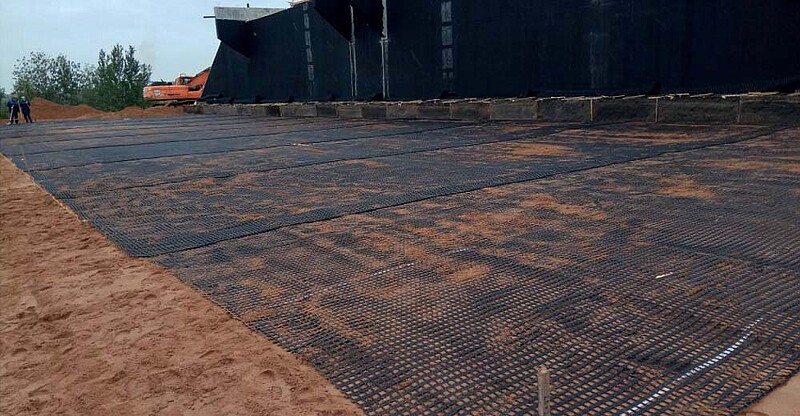

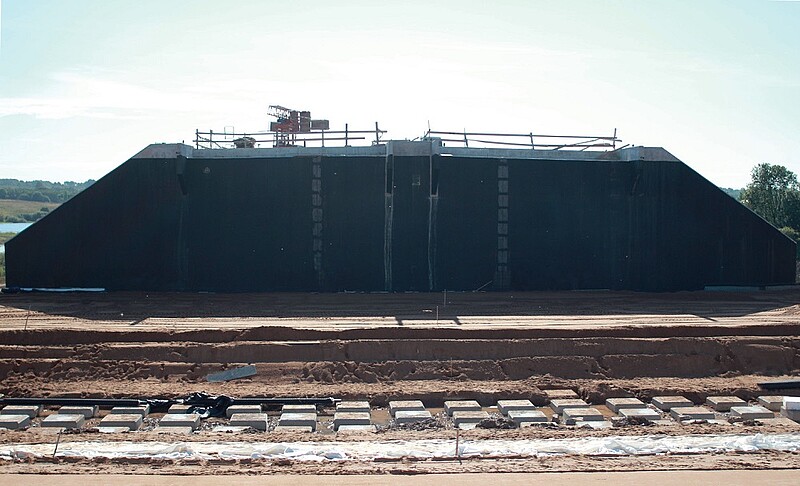

Компания ООО «ИЦ «МиТ» при технической поддержке инженеров ООО «ХЮСКЕР» рассчитала конструкцию устоя с раздельными функциями – непосредственно за опорой № 3 предусмотрена пассивная армогрунтовая конструкция (АГК) с монолитной облицовочной системой. Устойчивость АГК обеспечивается свайным основанием из буронабивных и забивных свай. Армирование производится высокопрочной георешеткой из поливинилспиртового сырья – Fortrac^® MPT с шагом 0.5 м в 21 слой. Необходимость использования данной георешетки продиктована следующими условиями: - Прочностные характеристики геосинтетических материалов должны быть достаточными для восприятия давления грунта при относительных деформациях не более 0,5 %//; - Деформации должны быть пройдены в период строительства (не допускается возникновение деформаций во время эксплуатации); - Необходимо подобрать геосинтетический материал с высокой стойкостью к щелочной среде бетонных конструкций. Использование конструкции устоя с раздельными функциями армированного георешеткой Fortrac^® MPT привело к экономии средств на 30 % по сравнению с классической конструкцией (уголковой подпорной стенкой и ЖБ ростверком). Данное техническое решение - надежно, экономически эффективно, а также выполнено в сжатые сроки. Благодаря применению георешетки Fortrac^® MPT в качестве гибкого ростверка и армогрунтовых подпорных стен были выполнены основные требования.

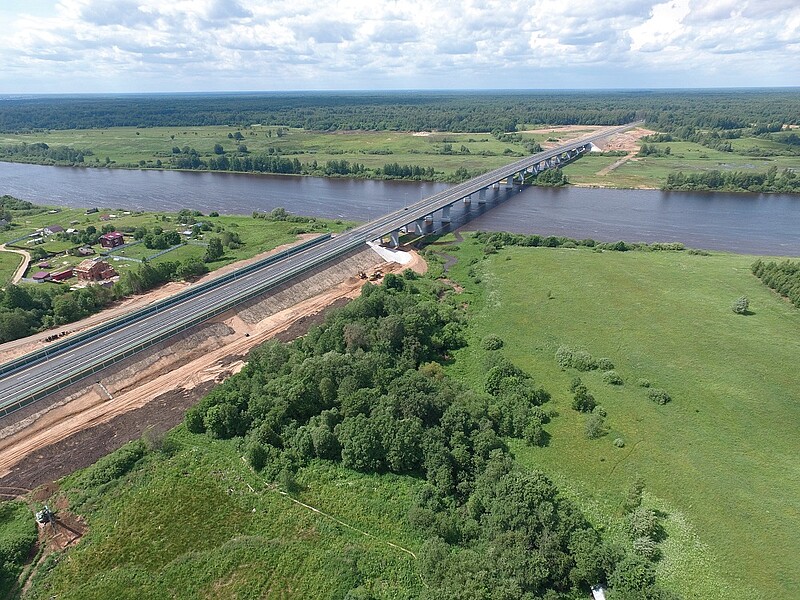

Конструкция устойчива. ТС всех типов массой до 100 тонн передвигаются по мосту. Применение геосинтетических материалов Fortrac^® MPT для армогрунтовых подпорных стен и гибкого ростверка свайного поля полностью соответствует ОДМ 218.2.046-2014. Расчетные деформации армогрунтовых сооружений были пройдены полностью в процессе строительства. Технические данные: Высота насыпи - 12.0 м Основание насыпи – свайное Ширина армированного блока по основанию - 49 м Ширина армированного блока по верху - 32 м Облицовка – монолитный железобетон Армирование – Георешетка Fortrac^® 800/100 MPT 13 слоев, Fortrac^® 600/50 MPT 8 слоев.
