М-11 «НЕВА», Мост через реку Хубка

При проектировании мостового перехода через реку Хубка и расположением крайних опор моста в пойменной части реки - были выявлены слабые грунты основания под обсыпаемым участком устоев. Поэтому для предотвращения потери устойчивости части устоя необходимо было предусмотреть стабилизирующие мероприятия.

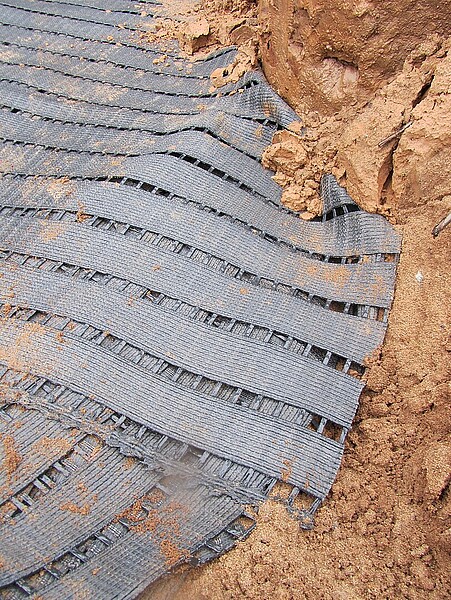

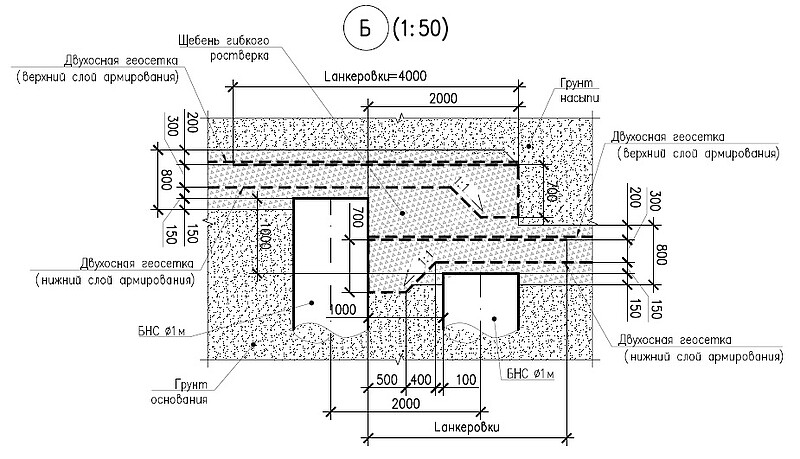

Система из вертикальных несущих элементов и гибкого ростверка была применена для укрепления грунтов основания конуса насыпи «Мост через реку Хубка на ПК 4983+86. СПАД», где в качестве вертикальных несущих элементов применялись буронабивные сваи d=1000 мм, а в качестве гибкого ростверка, в продольно и поперечном направлении – георешетка тканная Fortrac^® 1200/100 MPT, с прочностью при растяжении в рабочем направлении 1200 кН/м и относительным удлинением не более 6 %, выполненная из поливинилспиртового сырья (ПВС). Именно при наличии контакта между оголовками свай и георешеткой, и невозможностью проведения дополнительных работ по изоляции контакта между щелочной средой бетона и георешеткой выбор пал на применение тканой георешетки из поливинилспиртового сырья (ПВС), как наиболее устойчивой к щелочной среде бетонных изделий. Сложность заключалась в правильном расположении георешетки Fortrac^® 1200/100 MPT над свайным полем, так как свайное поле в плане имело ступенчатую конструкцию. Для создания дополнительной жесткости, в местах перехода свайного поля с различной абсолютной отметкой, была использована технология взаимного перекрытия по типу «Г- образной» обоймы.

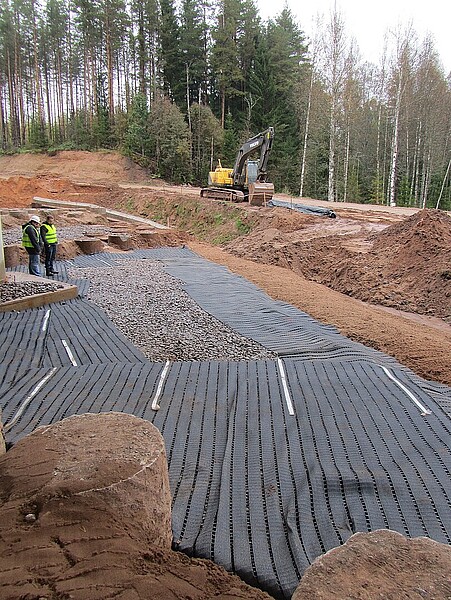

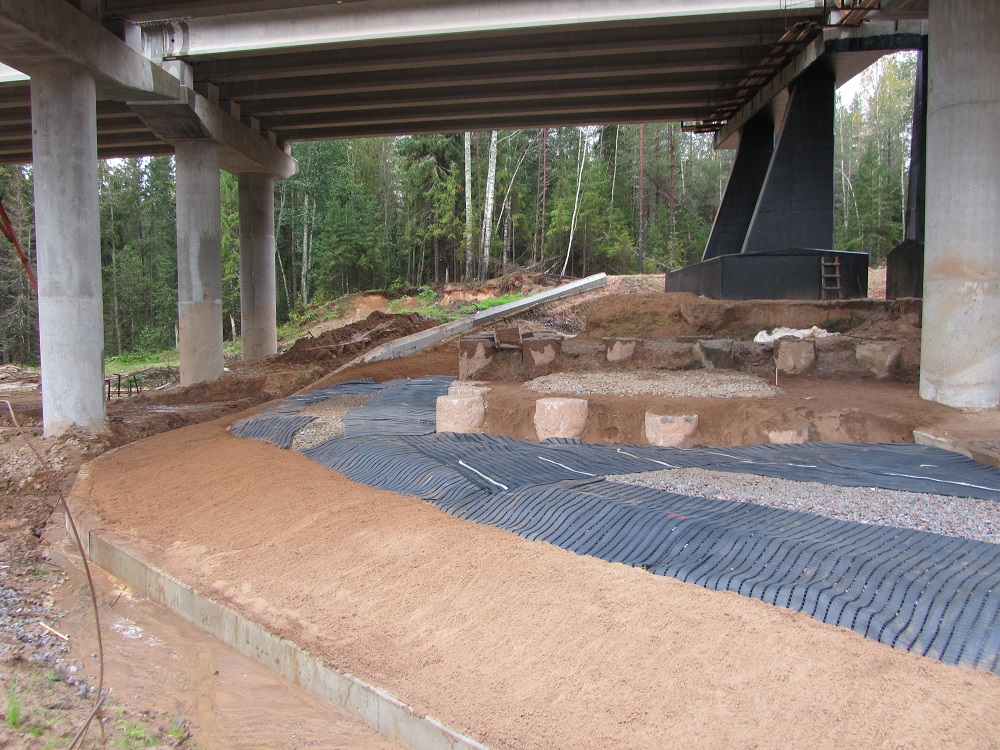

Свайное поле сооружалось из свай БНС сечением 1000 мм по прямоугольной схеме с шагом 2.0*2.0 м. После устройства свай была выполнена планировочная отсыпка нижней части насыпи дренирующим грунтом, после устраивался гибкий ростверк георешетка Fortrac^® MPT1200/100 MPT, в местах изменения уровня устраивались полуобоймы в виде «Г-образной полуобоймы».

Конструкция полностью выполняет свою функцию.
