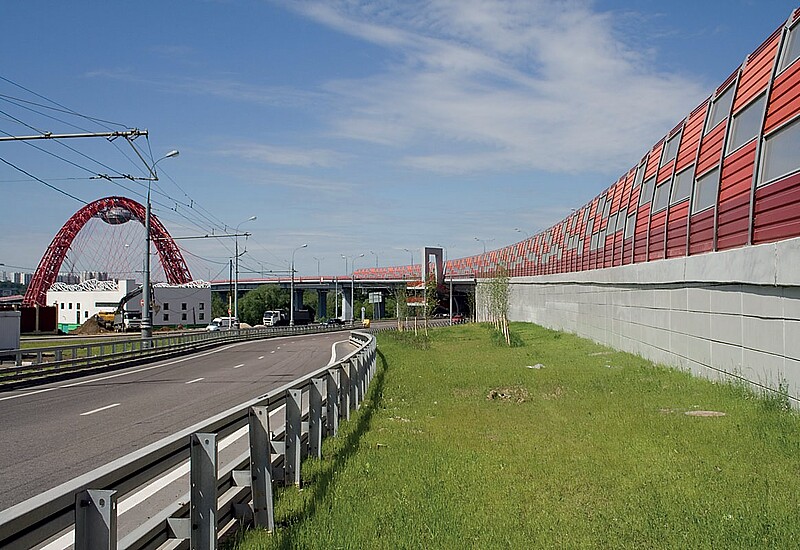

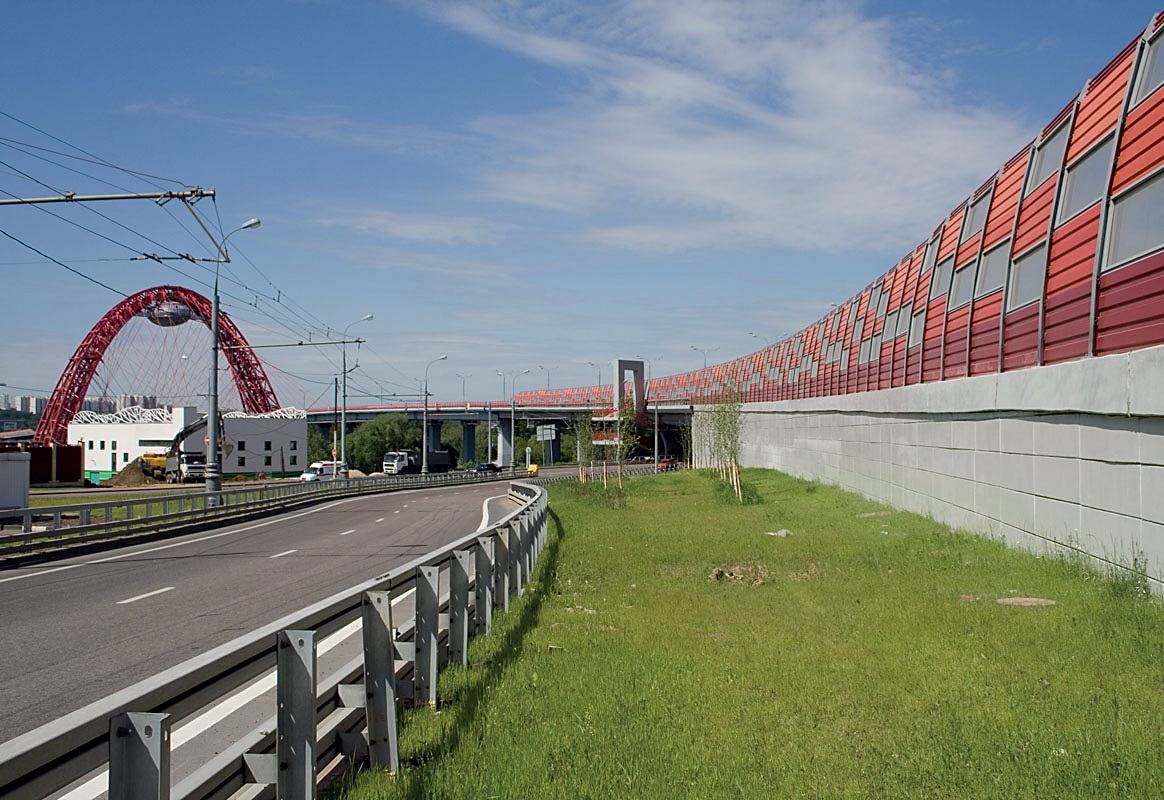

Армогрунтовая насыпь с вертикальными стенами из железобетонных сборных блоков на подходе к Живописному мосту

Со стороны левого берега реки новая дорога подходит к мосту по существующему проспекту маршала Жукова. Въезд на мост начинается от перекрестка проспекта с улицей Живописная. Ввиду реконструкции перекрестка и необходимости размещения разворотных съездов в стесненных условиях городской застройки предусматривалось строительство на подходной насыпи к мосту вертикальных подпорных стен.

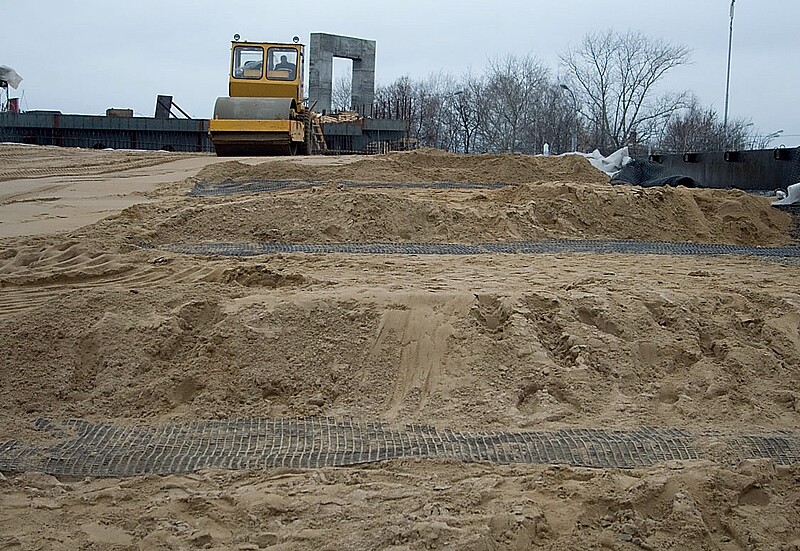

ОАО ЦНИИС предложил и разработал проект подхода к мостовому устою в виде армогрунтовой насыпи с вертикальными стенками из сборных железобетонных блоков. Согласно этому проекту, насыпь, сооруженная из обычного песка с углом внутреннего трения 30°, послойно армировалась высокопрочной георешеткой, одним концом надежно заделанной в массив стабильного грунта, а другим закрепленной между блоками стенки.

Для обеспечения устойчивости вертикальных подпорных стен требовалась высокопрочная плоская георешетка с минимальным относительным удлинением при восприятии расчетных нагрузок, а закрепление решетки между бетонных блоков требовало максимальной устойчивости материала к щелочной среде. Этим требованиям полностью удовлетворяют георешетки семейства Fortrac^® MP из поливинилалкоголя в армирующем направлении. Расчеты, выполненные при участии инженеров фирмы HUESKER Synthetic GmbH, показали, что требуются георешетки с кратковременной прочностью на разрыв 110 и 150 кН/м. При этом шаг армирования принят равным высоте блока – 58 см. Длина заделки армирующего материала в тело насыпи определялась расчетом в различных поперечных сечениях, в зависимости от высоты насыпи.

В месте примыкания армогрунтовой насыпи к мостовому устою, была выполнена дополнительная стенка поперек проезда, выполняющая функцию разгрузки бокового давления от массива грунта на мостовой устой. Максимальная высота сооруженной насыпи от уровня земли – 9,8 м. Общая длина стен 560м. Ограждающие стены расположены на круговой кривой радиусом 600 м.
